一、產品概述

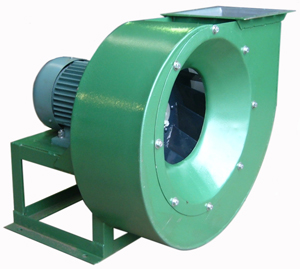

本公司生產的T4-72型離心通風機具有效率高、風量大、性能曲線平穩等特點，是通風排塵及其他換氣場所理想的配套產品。該風機應用時對輸送的氣體要求為：不許有較粘性物質，最高溫度不超過80℃，含塵量和其他硬質顆粒物不大于150mg/m3。
二、形式

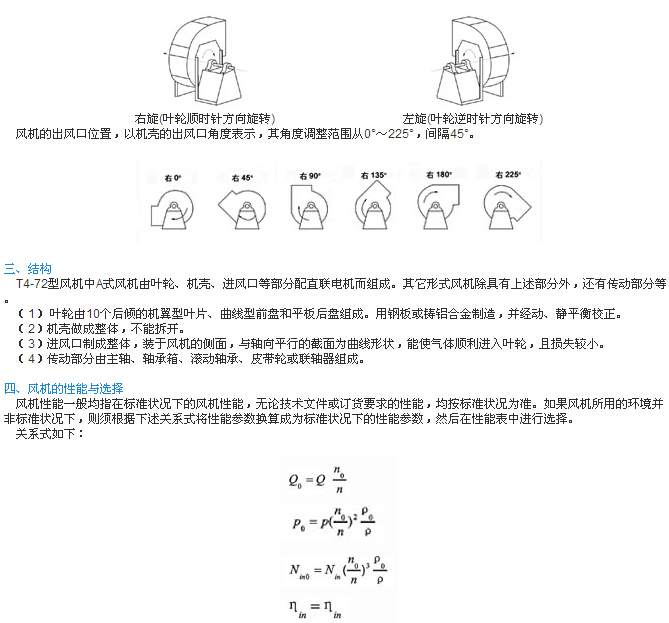

風機可制成右旋轉和左旋轉兩種型式，從電動機一端正視，葉輪順時針旋轉，稱為右旋轉風機，以“右”表示；葉輪逆時針旋轉，稱為左旋轉風機，以“左”表示。
式中：
Q-流量(m3/h)；
N-功率(kW)；
ρ-密度(kg/m3)；
P-全壓(Pa)；
η-效率(%)
n-轉速(r/min)；
注：無注腳符號表示已知的性能及其關系參數，注腳符號“0”表示所求的性能參數。標準進氣狀態為：大氣壓力Pt＝101325P ，進氣溫度ta＝20℃ ，相對濕度Φ＝50% ，空氣密度ρ＝1.2kg/m3。
五、風機的安裝和使用
在安裝前首先應準備好安裝用材料及工具，并對風機各部分的機件進行檢查。對葉輪、主軸和軸承等更應特別細致檢查，如發現損傷，應該修好，然后用煤油清洗軸承箱內部。
在安裝操作的過程中必須注意下列幾點：
在一些接合面上，為防止生銹、減少拆卸困難，應涂上潤滑脂或機械油。
在接合面的螺栓時，如有定位銷釘應先上好銷釘，再擰緊螺栓。
檢查機殼內及其它殼體內部，不應有掉入的遺留的工具和雜物。
安裝要求：
(1) 安裝風機時，輸氣管道的重量不應加在機殼上，按圖紙校正進風口與葉輪之間間隙尺寸，而且保持軸水平位置。
(2) 安裝進風口管道時，可以直接利用進風口本身的螺栓聯接，此時進風口的固定是靠三個沉頭螺釘。
六、風機的維護
（一）風機維護工作制度
1、只有在風機設備完全正常的情況下方可運轉。
2、如風機設備在檢修后開動時，則需注意風機各部位是否正常。
3、定期清除風機氣及氣體輸送管道內部的灰塵、污垢及水等雜質、并防止銹蝕。
4、對風機設備的修理，不許在運轉中進行。
（二）風機正常運轉中的注意事項。
1、如發現流量過大，不符使用要求，或短時間內需要較小的流量，可利用節流裝置進行調節。
2、對溫度計及油標的靈敏性定期調查。
3、在風機的開車、停車或運轉過程中，如發現不正常現象時，應及時查明原因，若有故障要立即檢修。
4、除每次拆修后應更換潤滑油外，還應定期更換潤滑油。
七、訂貨須知
訂貨時，請注明風機的使用環境，要求的壓力、流量、風機的機號、旋轉方向、出風口角度、傳動方式、葉輪轉速及電機型號等。
如有特殊要求，我廠可根據客戶的要求特殊設計和制造。
注：風機的性能參數及結構尺寸，本公司若有變更，恕不另行通知。
不同型號詳細參數表：

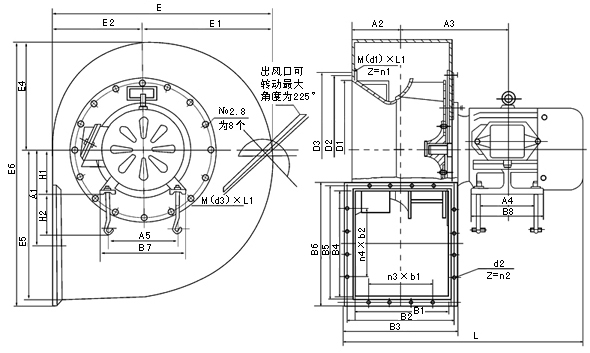

T4-72 № 3A～6A離心通風機安裝及外形尺寸
|
機 號
|
進 風 口
|
出 風 口
|
|||||||||||||||
|
D1
|
D2
|
D3
|
連接螺栓
|
B1
|
B2
|
B3
|
B4
|
B5
|
B6
|
螺 栓 孔
|
|||||||
|
規格
|
個數
|
直徑
|
個數
|
間 距
|
|||||||||||||
|
M(d1)×l1
|
n1
|
d2
|
n2
|
n3×b1
|
n4×b2
|
||||||||||||
|
№3
|
配用
電動機 (B35) |
Y802-4
|
Φ300
|
Φ335
|
Φ370
|
M8×18
|
8
|
183
|
210
|
233
|
312
|
340
|
362
|
Φ7
|
14
|
3×70
|
4×85
|
|
Y90S-2
|
|||||||||||||||||
|
№3.5
|
Y90S-4
|
Φ350
|
Φ388
|
Φ420
|
M8×18
|
8
|
214
|
240
|
264
|
364
|
390
|
414
|
Φ7
|
14
|
3×80
|
4×97.5
|
|
|
Y100L-2
|
|||||||||||||||||
|
№4
|
Y90S-4
|
Φ400
|
Φ445
|
Φ495
|
M8×18
|
8
|
245
|
276
|
305
|
416
|
450
|
476
|
Φ7
|
16
|
3×92
|
5×90
|
|
|
Y132S1-2
|
|||||||||||||||||
|
№4.5
|
Y90S-4
|
Φ450
|
Φ500
|
Φ545
|
M8×18
|
16
|
275
|
306
|
335
|
468
|
500
|
528
|
Φ8.5
|
16
|
3×102
|
5×100
|
|
|
Y132S2-2
|
|||||||||||||||||
|
№5
|
Y100L1-4
|
Φ500
|
Φ560
|
Φ600
|
M8×18
|
16
|
306
|
348
|
386
|
520
|
564
|
600
|
Φ8.5
|
20
|
4×87
|
6×94
|
|
|
Y160M2-2
|
|||||||||||||||||
|
№6
|
Y100L-6
|
Φ600
|
Φ650
|
Φ700
|
M8×18
|
16
|
361
|
400
|
447
|
619
|
660
|
704
|
Φ10
|
22
|
4×100
|
6×110
|
|
|
Y112M-4
|
|||||||||||||||||
| 機號 | 安 裝 及 外 形 尺 寸 | L | ||||||||||||||
| A1 | A2 | A3 | A4 | A5 | B7 | B8 | E1 | E2 | E3 | E4 | E5 | E6 | H1 | 地腳螺栓 | ||
| M(d3)×l2 | ||||||||||||||||
| №3 | 246 | 92 | 193.5 |
100
|
125
|
130
|
160
|
537 | 225 | 312 | 247 | 383 | 647 |
80
|
M8×200
|
455
|
| №3.5 | 285 | 107 | 215 |
100
|
140
|
130
|
180
|
627 | 263 | 354 | 283 | 453 | 780 |
90
|
M8×200
|
502
|
| 227.5 |
125
|
135
|
M8×200
|
527
|
||||||||||||
| №4 | 308 | 123 | 231.5 |
100
|
140
|
130
|
180
|
714 | 300 | 414 | 328 | 516 | 874 |
90
|
M8×200
|
539
|
| 284.5 |
140
|
216
|
200
|
280
|
132
|
M10×250
|
674
|
|||||||||
| №4.5 | 347 | 138 | 246.5 |
100
|
140
|
130
|
180
|
804 | 338 | 466 | 369 | 581 | 980 |
90
|
M8×200
|
569
|
| 299.5 |
140
|
216
|
200
|
280
|
132
|
M10×250
|
704
|
|||||||||
| №5 | 375 | 153 | 294 |
140
|
160
|
176
|
205
|
893 | 375 | 518 | 410 | 645 | 1085 |
100
|
M10×250
|
670
|
|
374
|
210
|
254
|
270
|
325
|
160
|
M10×250
|
840
|
|||||||||
| №6 | 452 | 184 | 319.5 |
140
|
160
|
176
|
205
|
1071 | 450 | 645 | 491 | 774 | 1295 |
100
|
M10×250
|
731
|
| 326.5 | 190 |
180
|
245
|
112
|
M10×250
|
751
|
||||||||||
T4-72 № 7C、8C、10C、12C離心通風機安裝及外形尺寸
| 機號 | 進 風 口 | 出 風 口 | ||||||||||||
| D2 | D1 | 連接螺栓 | B1 | B2 | B3 | B4 | B5 | B6 | 連接螺栓 | |||||
| 規格 | 個數 | 直徑 | 個數 | 間 距 | ||||||||||
| M(d1)×l | n1 | d2 | n2 | n3×b1 | n4×b2 | |||||||||
| № 7 | Φ800 | Φ750 | M10×25 | 12 | 422 | 472 | 508 | 720 | 770 | 808 | Φ10 | 22 | 4×118 | 7×110 |
| № 8 | Φ910 | Φ860 | M10×25 | 12 | 484 | 532 | 570 | 827 | 875 | 912 | Φ10 | 22 | 4×133 | 7×125 |
| №10 | Φ1140 | Φ1080 | M12×25 | 16 | 604 | 667 | 712 | 1040 | 1096 | 1140 | Φ12 | 26 | 5×113 | 8×137 |
| №12 | Φ1340 | Φ1280 | M12×25 | 16 | 726 | 792 | 834 | 1240 | 1305 | 1340 | Φ12 | 30 | 5×132 | 9×145 |
| 機號 |
安 裝 及 外 形 尺 寸
|
|||||||||||||||||||
| A1 | A2 | A3 | A4 | A5 | A6 | A7 | A8 | B7 | B8 | B9 | B10 | B11 | E1 | E2 | E3 | E4 | E5 | E6 | E7 | |
| A9 | A10 | A11 | A12 | A13 | A14 | B15 | B13 | |||||||||||||
| № 7 | 539 | 254 | 580 | 504 | 311 | 349 |
|
|
554 | 960 | 1080 | 480 | 530 | 1250 | 525 | 735 | 943 | 614 | 1537 | 1517 |
| 330 | 450 |
|
|
410 | 410 | 145 | 85 | |||||||||||||
| № 8 | 618 | 285 | 606 | 566 | 375 | 433 |
|
|
616 | 1110 | 1210 | 480 | 530 | 1428 | 600 | 828 | 1072 | 696 | 1769 | 1728 |
| 385 | 575 |
|
|
410 | 410 | 140 | 80 | |||||||||||||
| №10 | 770 | 356 | 710 | 696 |
542
|
542 | 762 | 1526 | 1630 | 510 | 590 | 1785 | 750 | 1035 | 1340 | 860 | 2200 | 2170 | ||
|
550
|
730 | 440 | 440 | 156 | 88 | |||||||||||||||
| №12 | 924 | 417 | 764 | 824 | 174 | 266 | 540 | 540 | 884 | 1796 | 2040 | 510 | 590 | 2142 | 900 | 1242 | 1598 | 1032 | 2632 | 2592 |
| 100 | 430 | 530 | 530 | 440 | 440 | 148 | 83 | |||||||||||||
| 機 號 |
安 裝 及 外 形 尺 寸
|
葉輪重 kg |
風機重 (不包括電機) |
|||||||||
|
E8 |
E9 |
E10 |
H1 |
H2 |
H3 |
L |
S |
地腳螺栓 |
||||
|
E11 |
E12 |
M(d3)×l2 |
M(d4)×l3 |
|||||||||
|
№ 7 |
1290 |
1547 |
584 |
280 |
250 |
390 |
1353 |
2 |
M24×500 |
M16×320 |
62 |
424
|
|
765 |
973 |
|||||||||||
|
№ 8 |
1468 |
1757 |
656 |
280 |
250 |
390 |
1410 |
2 |
M24×500 |
M16×320 |
88．7 |
560
|
|
868 |
1102 |
|||||||||||
|
№10 |
1850 |
2220 |
830 |
360 |
280 |
550 |
1650 |
2 |
M24×630 |
M16×400 |
162 |
850
|
|
1080 |
1390 |
|||||||||||
|
№12 |
2193 |
2642 |
994 |
360 |
280 |
550 |
1825 |
2 |
M24×630 |
M16×400 |
271 |
1240
|
